Queda de pressão durante o jateamento, resposta irregular de uma válvula e presença de água no circuito podem indicar problemas no suprimento de ar ou nos componentes do sistema. Esses sintomas precisam ser investigados nas condições reais de uso, antes de aumentar a pressão ou substituir peças.

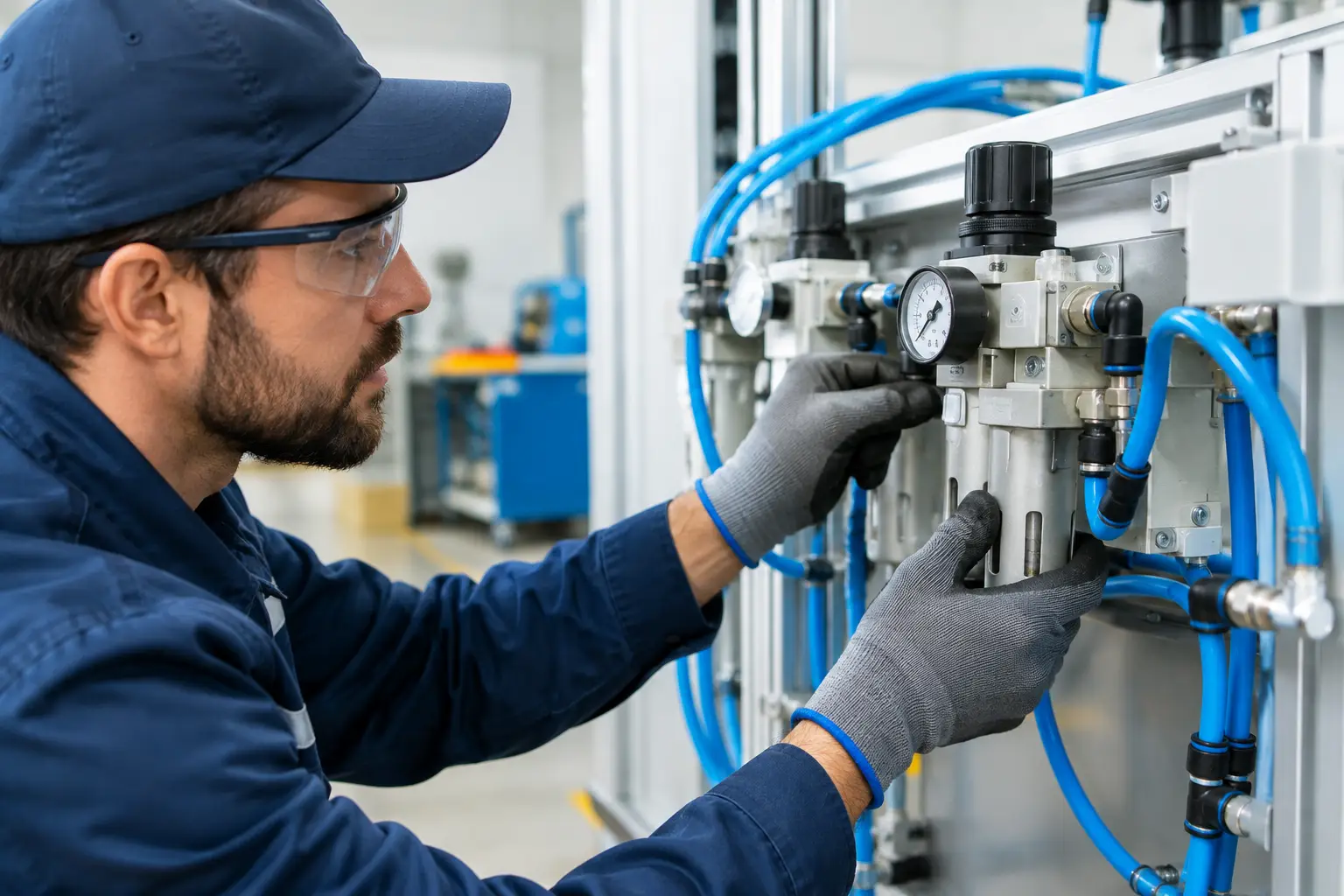

Este guia de manutenção de sistemas pneumáticos industriais reúne cuidados para acompanhar pressão, vazão, tratamento do ar e compatibilidade dos componentes em operações de jateamento. O objetivo é organizar as inspeções e os registros que ajudam a preservar produtividade, acabamento e segurança.
Segurança antes de intervir no circuito
Inspeções com o equipamento em operação e intervenções de manutenção exigem procedimentos distintos. A leitura de instrumentos e a observação do funcionamento devem ocorrer nos pontos e nas condições previstos, sem exposição a partes móveis, jatos ou componentes danificados.
Antes de desmontar componentes, reapertar conexões ou substituir mangueiras, a equipe autorizada deve seguir o procedimento de isolamento, bloqueio e controle das energias armazenadas da instalação. Isso inclui verificar a condição segura do circuito e dos mecanismos acionados, considerando possíveis movimentos durante a retirada de pressão.
Fechar a alimentação não comprova, sozinho, que todo o sistema está despressurizado. Pode existir pressão retida em trechos isolados e atuadores. Não desconecte mangueiras sob pressão nem improvise a descarga. O procedimento precisa seguir o equipamento, a análise de riscos e as orientações do fabricante. A Festo apresenta a desenergização segura e a prevenção de partida inesperada como funções específicas da segurança pneumática.
Compare pressão e demanda durante o jateamento
Levante a pressão requerida pelo equipamento, a vazão necessária durante a operação, os picos de demanda e os consumidores que funcionam simultaneamente. Se a análise considerar um turno completo, diferencie a vazão instantânea do volume total consumido no período.
Uma leitura adequada na saída do compressor não confirma a condição disponível no equipamento. Para localizar perdas, compare pontos definidos da geração, da distribuição e do conjunto de preparação de ar sob condições de consumo conhecidas. Registre local, horário, pressão, equipamentos em uso e condição dos instrumentos.
Mangueiras restritivas, conexões, filtros obstruídos, vazamentos e demanda superior à capacidade disponível são hipóteses a investigar. Uma leitura isolada pode revelar um desvio, mas não identifica sua origem. Medições e testes devem ser planejados pela equipe responsável, utilizando os pontos e instrumentos adequados.
Bico desgastado também altera a demanda de ar
No jateamento por pressão, o aumento do diâmetro do orifício por desgaste pode elevar o consumo de ar necessário para manter a pressão desejada. Por isso, uma queda de produtividade não deve ser atribuída automaticamente ao compressor. O bico precisa entrar na inspeção, junto à mangueira, à alimentação de abrasivo e aos demais componentes.
Confira o estado e as dimensões do bico conforme o método e o limite de substituição do fabricante. Compare a configuração instalada com a capacidade de ar disponível e com o resultado esperado. Não aplique um limite de desgaste genérico a todos os modelos.
Na seleção de bicos para jateamento, informe diâmetro do orifício, geometria, suporte ou rosca, abrasivo, equipamento e condições de operação. Elevar a pressão sem esse diagnóstico pode aumentar a demanda e deixar a causa da perda de desempenho sem correção.
Drenagem, filtragem e secagem têm funções diferentes
Água, óleo e partículas exigem tratamento compatível com a aplicação. A presença de um filtro comum não significa que o ar tenha a qualidade necessária para o jateamento ou para uma etapa posterior de pintura.
- Separação e drenagem: retiram e descarregam o condensado conforme a configuração do sistema.
- Filtragem: retém contaminantes de acordo com o tipo de elemento e sua especificação.
- Secagem: reduz a umidade do ar para atender às condições requeridas pelo processo.
Água líquida e vapor de água não são a mesma condição. A seleção pode exigir filtros e secadores combinados, como mostra a documentação de tratamento de ar da Atlas Copco. O dimensionamento deve considerar vazão, pressão, temperatura e qualidade de ar requerida.
Acompanhe o funcionamento dos drenos e as condições do secador conforme o manual. Nos filtros, o diferencial de pressão ajuda a identificar restrição, mas não comprova sozinho a qualidade do ar. A troca de elementos também deve seguir os critérios do fabricante e o histórico de operação. O condensado precisa receber a destinação prevista para suas características.
Vazamentos, mangueiras e engates: priorize a correção
A detecção de vazamentos deve seguir uma rotina segura, com método adequado ao ambiente. Instrumentos ultrassônicos podem auxiliar em locais ruidosos. Registre o ponto, a condição de operação e o efeito observado, priorizando situações de risco, perdas relevantes e interferências na pressão do processo.
A localização de um vazamento não autoriza o reaperto com a linha pressurizada. A correção deve ocorrer após o procedimento de segurança aplicável. Vedação danificada, rosca comprometida e componente incompatível exigem avaliação própria; apertos sucessivos não resolvem essas causas.
Diferencie a mangueira de alimentação de ar da que transporta a mistura abrasiva. Na reposição, confirme serviço previsto, pressão de trabalho, diâmetros, construção, temperatura e terminais. Para a mangueira de jateamento abrasivo, verifique também os requisitos específicos de resistência ao desgaste e compatibilidade do conjunto.
Cortes, bolhas, deformações ou desgaste acentuado exigem retirada de uso conforme o procedimento da instalação e avaliação responsável. Nos engates de mangueira de jateamento, confirme bitola, perfil de acoplamento, vedação, montagem e dispositivos de retenção exigidos. Semelhança visual não comprova compatibilidade.
Sintomas e verificações para orientar o diagnóstico
A tabela reúne hipóteses de investigação. Nenhum sintoma, isoladamente, confirma a causa de uma falha. As verificações devem respeitar a condição segura e o procedimento de cada equipamento.
| Sintoma observado | Pontos a investigar | Registro útil | | --- | --- | --- | | Pressão cai durante o jateamento | Demanda simultânea, capacidade disponível, restrições, vazamentos e desgaste do bico | Pressões nos pontos definidos e equipamentos em operação | | Água chega ao processo | Drenos, separação, secagem e condições da rede | Local, frequência e condição em que a água aparece | | Válvula responde de forma irregular | Alimentação, comando, contaminação, dimensionamento e condição do componente | Modelo, sintoma e circunstância da ocorrência | | Vazamento retorna na conexão | Compatibilidade, vedação, rosca, desgaste e montagem | Identificação das peças e histórico das intervenções | | Produtividade diminui | Ar disponível, bico, mangueiras, alimentação de abrasivo e regulagem | Configuração utilizada e comparação com a condição anterior |
Reguladores, lubrificadores e válvulas precisam de critérios próprios
O comportamento de um regulador depende da pressão de entrada, da vazão solicitada e das curvas de desempenho do modelo. Variações na saída precisam ser comparadas com essas condições antes de concluir que existe defeito. Inspeções internas e reparos devem seguir o fabricante e ser realizados por pessoal autorizado.
A lubrificação também depende do equipamento. Alguns componentes requerem óleo específico; outros são fornecidos para operar sem lubrificação adicional. Não adicione óleo à rede como tentativa de corrigir travamentos. Confirme a necessidade, o produto e a compatibilidade com vedações e processo.
Válvulas de comando, bloqueio e segurança têm funções diferentes. Seus testes precisam seguir procedimentos próprios, inclusive quanto a movimentos, pressão residual e retorno ao serviço. Não altere regulagens ou componentes de segurança para compensar falhas de alimentação.
Defina a periodicidade e confirme o resultado da manutenção
O plano deve combinar orientações do fabricante, horas de operação, ambiente, criticidade e histórico de falhas. Frequências diárias, semanais ou mensais podem ajudar a organizar tarefas, mas não substituem os intervalos e critérios aplicáveis a cada componente.
Separe verificações operacionais, inspeções periódicas e intervenções programadas, indicando responsável e condição de execução. Registre data, equipamento, sintoma, medições, peças substituídas e diagnóstico confirmado ou ainda em investigação. Após a intervenção, valide o funcionamento conforme o procedimento de retorno ao serviço e compare os resultados em condições equivalentes.
Reparos só devem ser considerados quando previstos pelo fabricante e capazes de restabelecer a condição especificada. Componentes com danos críticos não devem retornar à operação por uma recuperação improvisada.
Especifique a reposição com os dados da aplicação
Para avaliar peças e acessórios, reúna modelo do equipamento, pressão de trabalho, vazão disponível quando conhecida, medidas das conexões, bico, abrasivo e sintomas observados. Inclua fotos de identificação e os registros da operação, obtidos em condições seguras, além de quantidade, cidade e prazo de entrega.
