Um bico de jateamento aparentemente íntegro pode estar elevando o consumo de ar, reduzindo a velocidade das partículas e comprometendo o perfil de ancoragem. Por isso, a avaliação de bicos abrasivos deve fazer parte da rotina de controle de processo, especialmente em operações que exigem repetibilidade na limpeza, remoção de revestimentos, preparação para pintura ou tratamento mecânico de superfícies.
O bico não é apenas uma saída para o abrasivo. Sua geometria determina a aceleração da mistura de ar e partículas, a área de cobertura e a eficiência da energia aplicada sobre a peça. Quando o diâmetro interno aumenta pelo desgaste ou quando o modelo não corresponde ao equipamento e ao abrasivo utilizados, a cabine, o compressor e o operador passam a trabalhar mais para entregar menos resultado.
Avaliação de bicos abrasivos: o que verificar
A inspeção deve começar pela identificação do bico instalado: material interno, diâmetro de entrada e saída, comprimento, formato do jato e conexão com o porta-bico ou mangueira. Esses dados precisam ser comparados com a pressão disponível, a vazão real do compressor, o diâmetro da mangueira e o tipo de abrasivo empregado.
O desgaste interno é o primeiro ponto crítico. Um bico usado não perde desempenho apenas quando apresenta trincas ou danos externos. A erosão progressiva altera o orifício, aumenta a demanda de ar comprimido e reduz a pressão efetiva na ponta. O resultado pode ser um jato mais aberto, menor impacto por área e maior tempo para atingir o grau de limpeza especificado.
Também é necessário observar a condição do revestimento interno. Materiais como carbeto de tungstênio, carbeto de boro e cerâmica apresentam comportamentos distintos diante da dureza, da angularidade e da taxa de consumo do abrasivo. Não existe um material universalmente superior. A escolha depende do regime de trabalho e do custo operacional aceitável entre vida útil, reposição e produtividade.
Uma avaliação técnica consistente considera quatro sinais de perda de eficiência:
- aumento perceptível no consumo de ar sem ganho de produção;
- redução da velocidade de limpeza ou da taxa de remoção;
- dificuldade para manter o padrão visual e o perfil de rugosidade;
- necessidade frequente de elevar a pressão para compensar o desempenho.
Esses sintomas não confirmam isoladamente que o bico é o problema. Vazamentos, filtro saturado, umidade na linha, mangueira subdimensionada e dosadora mal regulada também afetam o jateamento. A decisão correta é verificar o conjunto, não substituir peças por tentativa.
Diâmetro do bico e capacidade do ar comprimido
O aumento do diâmetro interno é uma das principais consequências do desgaste. Mesmo uma variação aparentemente pequena altera a vazão de ar requerida e pode exceder a capacidade disponível do sistema. Quando isso ocorre, a pressão cai durante a operação e o abrasivo deixa de alcançar a velocidade necessária para cortar, limpar ou criar o perfil desejado.
Em sistemas por pressão, o equilíbrio entre compressor, reservatório, mangueira, válvulas, dosagem e bico define o desempenho final. Um bico maior pode ampliar a faixa de cobertura e acelerar o trabalho em superfícies extensas, desde que o compressor sustente a vazão exigida. Caso contrário, a produtividade cai e o consumo de abrasivo pode aumentar, porque mais passadas serão necessárias para obter o mesmo resultado.
Já um bico excessivamente pequeno restringe a produção, limita a vazão de abrasivo e pode gerar perda de tempo em peças grandes ou revestimentos espessos. Ele pode ser adequado para áreas localizadas, detalhes, componentes delicados ou operações com capacidade de ar mais limitada. O critério é a aplicação, não a preferência por um diâmetro fixo.
A medição do orifício com calibrador apropriado permite comparar o diâmetro atual com a dimensão nominal. Quando a ampliação compromete a pressão e a estabilidade do processo, a substituição passa a ser uma ação de controle de custo, não apenas de manutenção corretiva.
Como referência prática, alguns fabricantes recomendam substituir o bico quando o orifício aumenta o equivalente a um tamanho nominal. Esse limite deve ser confirmado no manual do componente e relacionado à pressão, à vazão disponível e à estabilidade do processo.
Geometria do jato e acabamento exigido
A geometria do bico interfere diretamente na distribuição de energia sobre a superfície. Bicos de furo reto tendem a concentrar o jato em uma área menor, sendo úteis em intervenções localizadas e situações que pedem maior concentração. Bicos tipo venturi aceleram o fluxo e ampliam a faixa de atuação, favorecendo produtividade em áreas maiores, desde que haja ar suficiente para seu funcionamento.
Há ainda geometrias específicas para trabalho interno, cantos, cavidades e regiões de acesso restrito. Nesses casos, comprimento e formato externo importam tanto quanto o diâmetro interno. Um bico que não alcança a região de trabalho ou obriga o operador a usar ângulos inadequados reduz o controle do processo e aumenta o desgaste irregular.
A avaliação deve considerar o acabamento solicitado. Para remoção de carepa, corrosão ou pintura aderida, a prioridade pode ser energia de impacto e taxa de limpeza. Para fosqueamento, preparação antes de pintura ou texturização, o controle do padrão superficial ganha peso. Em shot peening, qualquer variação que altere a intensidade e a cobertura requer atenção ainda maior, pois afeta diretamente o tratamento aplicado à peça.
Material interno, abrasivo e vida útil
O abrasivo define grande parte do desgaste do bico. Materiais angulares e duros tendem a promover maior erosão, enquanto mídias mais arredondadas podem apresentar comportamento diferente, conforme a granulometria, a pressão e a taxa de alimentação. Contaminação por partículas metálicas, umidade ou granulometria fora de especificação também acelera falhas e prejudica o fluxo.
Bicos com revestimento de carbeto de boro costumam ser indicados para operações contínuas com abrasivos agressivos, quando a maior durabilidade compensa o investimento inicial. Revestimentos de carbeto de tungstênio oferecem boa resistência em diversas aplicações industriais. Soluções cerâmicas podem atender operações menos severas ou situações em que o custo inicial é o fator predominante.
A comparação não deve ser feita somente pelo preço unitário. Um bico de menor valor pode exigir trocas frequentes, gerar instabilidade na pressão e aumentar horas de jateamento. Por outro lado, especificar um componente de alta durabilidade para um uso ocasional e pouco abrasivo pode não trazer retorno proporcional. A escolha técnica equilibra vida útil, taxa de produção, custo de parada e qualidade exigida.
Inspeção prática antes de trocar o bico
Antes de liberar uma troca, verifique a pressão dinâmica do sistema durante o jateamento, utilizando o método e o instrumento recomendados pelo fabricante. Sempre que aplicável, a medição deve representar a condição efetiva próxima ao bico, e não somente a pressão indicada no compressor ou no reservatório. Em seguida, verifique mangueiras, conexões, porta-bico e válvulas quanto a vazamentos e restrições. A presença de umidade ou óleo no ar também deve ser investigada, pois interfere no fluxo do abrasivo e pode criar uma falsa percepção de desgaste do bico.

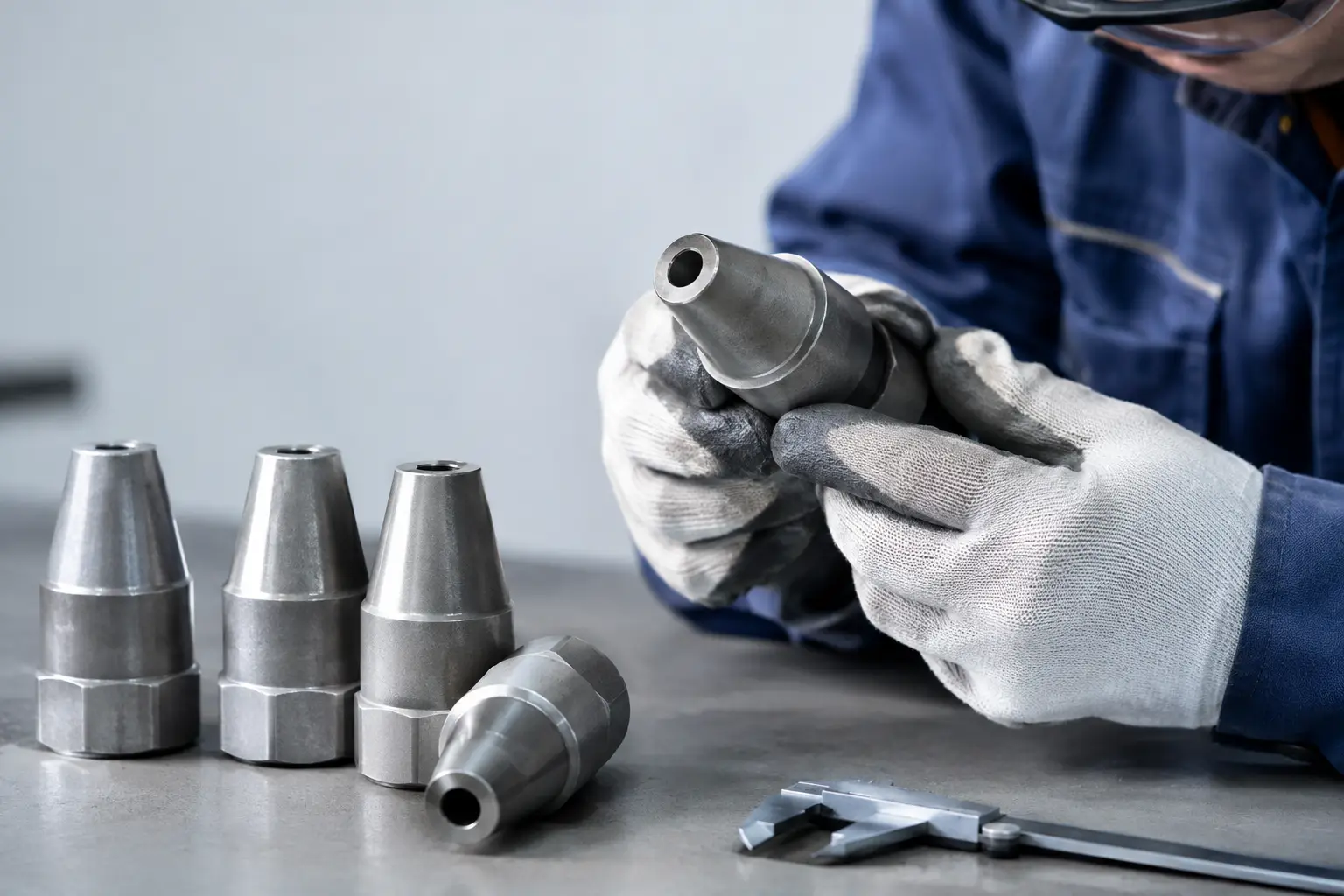

Com o sistema estabilizado, meça o orifício e compare-o com a especificação nominal. Observe se o desgaste é uniforme. Uma erosão assimétrica pode indicar desalinhamento, alimentação irregular de abrasivo, montagem inadequada ou danos no conjunto de mangueiras. Trocar somente o bico sem corrigir a causa pode repetir o problema em pouco tempo.
A inspeção visual externa continua necessária. Trincas, lascas, deformações, folga na conexão e desgaste do revestimento de proteção exigem retirada imediata. Um bico danificado representa risco ao operador, aumenta a possibilidade de vazamentos e pode causar perda de controle do jato abrasivo.
Para transformar a inspeção em histórico de processo, registre:
- modelo, material e diâmetro nominal do bico;
- diâmetro medido e padrão de desgaste;
- pressão dinâmica e capacidade do compressor;
- diâmetro e comprimento da mangueira;
- tipo e granulometria do abrasivo;
- horas acumuladas de operação e tempo de ciclo.
Compatibilidade com o equipamento e com a operação
Um bico correto precisa ser compatível com o sistema de jateamento por pressão, sucção, a seco ou úmido. Em cada configuração, pressão disponível, alimentação de abrasivo e características de fluxo variam. A peça de reposição deve considerar a conexão, o porta-bico, a bitola da mangueira e a condição operacional real, não somente uma medida aproximada.
Para definir a especificação, vale reunir informações objetivas: tipo e granulometria do abrasivo, material da peça, área a ser tratada, resultado esperado, horas de uso por turno, pressão de trabalho e capacidade do compressor. Esses dados reduzem incompatibilidades e permitem estimar se a prioridade deve ser maior cobertura, maior concentração de impacto, acesso restrito ou vida útil prolongada.
Na Minerjato, a cotação técnica parte dessas variáveis para validar a compatibilidade entre bico, abrasivo, equipamento e objetivo de acabamento. Essa etapa evita a substituição baseada apenas em aparência ou código de peça, que frequentemente ignora limitações da instalação.
O melhor momento para avaliar o bico não é quando a produção já caiu de forma evidente. Medir o desgaste em intervalos definidos e relacionar os dados ao consumo de ar e ao tempo de ciclo transforma uma peça de reposição em indicador de processo. Com esse controle, a troca ocorre antes que a perda de eficiência apareça na qualidade da superfície, no custo do abrasivo ou na segurança da operação.
